耐火澆注料配方由耐火骨料、粉料外加結合劑組成，不同的耐火澆注料的配方也不相同，主要是由于骨料和結合劑的不同，剛玉為骨料的就叫做剛玉耐火澆注料，水泥含量低的就叫低水泥耐火澆注料，莫來石為骨料的就叫做莫來石耐火澆注料等，因此要想知道耐火澆注料的配方，就是要知道各種種類耐火澆注料配方是什么。

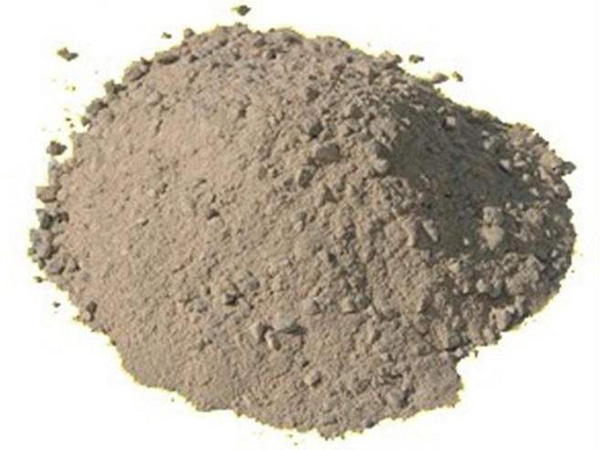

1、低水泥耐火澆注料配方
低水泥耐火澆注料的配方為：水泥加量在3-8%，氧化鈣含量般在1-3%之間，氧化鈣含量小于1.0%的澆注料稱之為超低水泥澆注料，傳統的普通耐火澆注料水泥含量高達10～30％，而低水泥、超低水泥的基質中是用與澆注料主材質化學成分相同或相近的超微粉（粒度小于5um）取代部分或者大部分水泥，同時加入微量的分散劑（減水劑）和定量的遲緩凝劑配制而成。低水泥、超低水泥澆注料的使用溫度比同材質普通耐火澆注料高。在低水泥澆注料中加入不同的骨料可以制成高鋁低水泥澆注料、剛玉低水泥澆注料、鋁鎂尖晶石低水泥澆注料等。

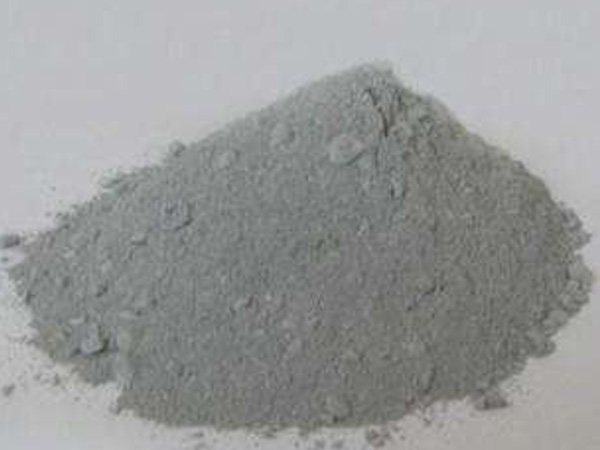

2、剛玉澆注料配方
剛玉澆筑料是采用氧化鋁含量大于90%，以剛玉為骨料的耐火制品并配入適量的分散劑、促凝劑，按照的配方復合而成。具有高溫強度好、耐磨抗沖刷、高導熱、抗熱震、耐腐蝕、密封性好速凝早強等特點，剛玉是指氧化鋁含量高的材料，在自然界中的強度僅僅次于金剛石，因此剛玉耐火澆注料也有很好的強度。

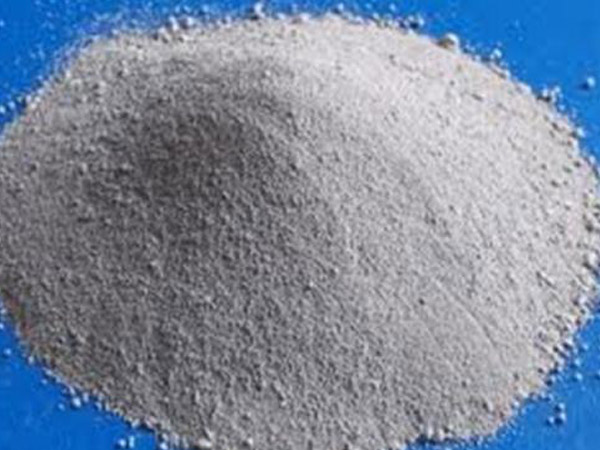

3、耐酸澆注料配方
耐酸澆注料是以硅酸鉀為粘接劑，無機分子材料為固化劑，硅酸鹽為耐酸填料多組份組成的具有耐酸力很強的新型防腐材料。具有較高的機械強度和優越的粘接性能，用于配置耐酸耐火澆注料的骨料主要有硅石、鑄石、蠟石、安山巖、輝綠巖等，選用何種原材料根據使用條件而定。耐酸澆注料的粉料主要采用硅石粉、鑄石粉、瓷器粉、高硅質粘土熟料粉等，其中鑄石粉是采用較多的耐酸粉料。

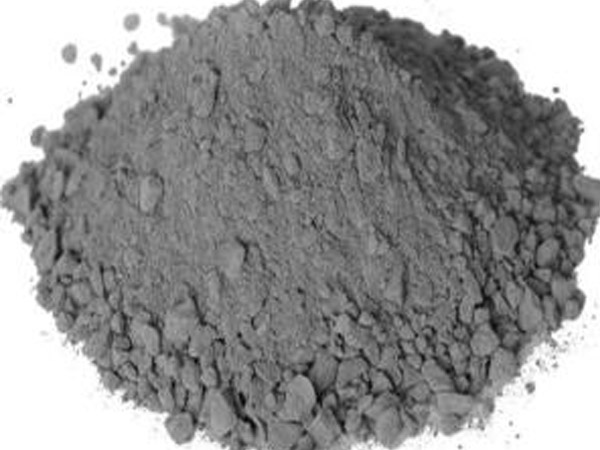

4、碳化硅耐火澆注料配方
碳化硅耐火澆注料配方采用高純的碳化硅原料作骨料，純鋁酸鈣水泥及微粉做結合劑研制而成的碳化硅耐火澆注料，具有較高的高溫強度和耐磨性，可澆注、噴涂及涂抹施工。可用于垃圾焚燒爐、高爐爐身以及旋風爐、沸騰爐和鍋爐等易磨損部位，也可用做高導熱耐火材料。

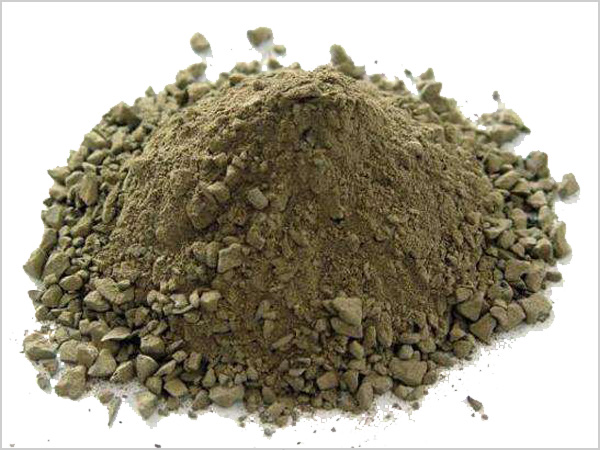

5、莫來石耐火澆注料配方
莫來石耐火澆注料配方是以優質多孔莫來石骨料為原料，外加細粉和添加劑攪拌成的耐火澆注料。莫來石骨料的臨界粒度為12mm，長期使用溫度為1350度，莫來石澆注料使用溫度高，可直接接觸火焰作工作襯使用，實現高溫節能，單位容重輕，結構重量減輕40～60%，消除爐頂吊掛磚斷磚隱患，導熱系數低，多孔莫來石骨料配料，導熱系數低，保溫性能好，可快速烘爐，縮短烘爐工期，經濟益顯著。

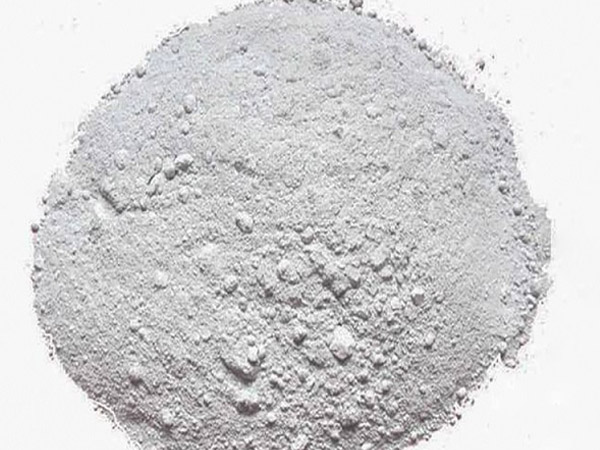

6、磷酸鹽耐火澆注料配方
磷酸鹽耐火澆注料與一般耐火澆注料的配方基本相同，骨料和粉料為高鋁質，黏土質，硅質和鎂質等。磷酸鋁，磷酸與中性及酸性骨料，粉料在常溫下只發生緩慢反應，為了使其在常溫下硬化，必須加入硬化劑，如活性氫氧化鋁，滑石，氟化氨，堿性氯化鋁，鋁酸鈣水泥等。
以上就是元領小編關于耐火澆注料配方的分析介紹，耐火澆注料的基本配方就是耐火骨料加上粉料和外加結合劑，種類多的原因在于耐火澆注料的骨料種類多，不同的骨料的性能和強度不一樣，施工的部位也不同，在選擇購買時要注意區分。
相關文章閱讀：
《詳解耐火澆注料配方的特點及發展趨勢》
《四款常見耐火澆注料配方以及特點》
