循環流化床鍋爐是電力行業常用鍋爐之，采用潔凈煤燃燒技術，是由布風室、燃燒室、旋風分離器、返料器、過熱器室、尾部煙道等組成。爐體不同部位內襯都使用了耐火澆注料，但是這些耐火澆注料的選擇和施工方法各有不同，具體如下：
循環流化床鍋爐內襯是防止鍋爐受熱面金屬以及鍋爐流通部分金屬結構被高溫燒損及磨損的重要設施，如果由于選購材料不當或施工質量差，容易造成澆注料內襯在運行中大面積塌落乃至受熱面管子磨損嚴重。
布置澆注料內襯內的耐熱鋼筋、抓釘，應按要求進行安裝焊接牢靠，并要進行光譜檢驗合格后方可澆注施工。

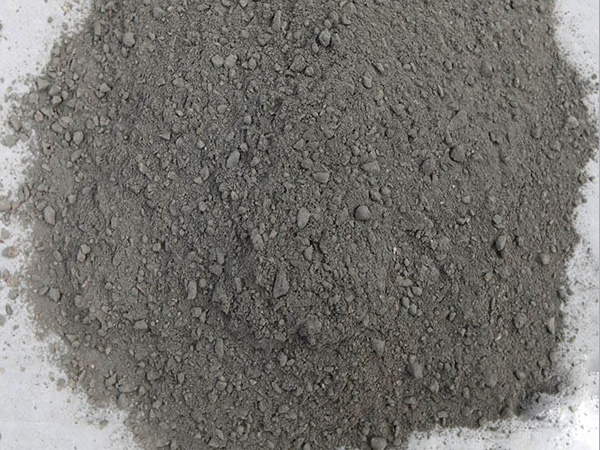

布風板耐火材料采用高強耐磨澆注料澆注，水冷布風板由膜式壁和風帽構成，耐磨澆注料澆注前，須將風帽取下，將管口封堵，防止澆注料進入風管。
為保證運行中非金屬材料和進風管能自由膨脹致，再施工前將布風板上所有進風管的外表面與澆注料接觸部分刷3mm厚的瀝青漆。布風板用耐磨澆注料澆注時要保證設計尺寸。在布風板表面的前后水冷壁有斜坡臺階，爐壁上部耐火材料安裝完后再進行安裝，并在澆注前用壓縮空氣清理布風板。
施工時，以某側墻為起點，向帶有入孔的另側墻順序澆注施工。每次澆注寬約0-500mm，并用振動棒搗實。施工過程中，施工人員不可直接踩在空氣噴嘴上，在沒有施工的部位鋪上條木板，供操作人員站踩和行走。
風室內襯采用高強耐磨澆注料澆注，澆注厚度為60mm。布風板向下面，采用在地面澆注、過72h養護期，就可交付安裝就位。
在澆注前將布風管孔先作保護處理后再作澆注，確保布風孔通暢，無堵塞現象。先在膜壁式水冷壁預先焊好的抓釘上涂2mm瀝青漆，然后按圖紙設計技術要求，預制好模板，澆注高強耐磨澆注料。用機械攪拌，手工搗密壓實。
燃燒室內襯采用高強耐磨澆注料，澆筑厚度為60mm，每噸澆注料中應加入1~2%的耐熱鋼纖維，以提高高強耐磨澆注料的整體強度。鍋爐運行時，循環流化床鍋爐爐膛內部氣固兩相流動，工況為復雜。在爐膛下部區域，物料濃度很高，大量的混物料嚴重沖刷著四周壁面，為防止該區域受熱面的磨損，在四周水冷壁范圍內都預焊了抓釘，以固定耐磨澆注料。
在下爐膛四周水冷壁區域，有許多開孔，包括：出渣口及回灰口、回料口、啟動燃燒器開口、二次風口、測溫測壓口及入孔，對于所有穿管結構，除測溫管及啟動燃燒器處澆注孔與該管外徑相同外，其余穿管處澆注孔徑應與該管處的內徑相同，且上述所有穿管與澆注孔同軸。施工前，對爐膛底部所有部位進行次面的清洗，可用壓縮空氣進行次吹掃，尤其是墻箱底部堆積的雜物。
此外，在回料閥口、啟動燃燒器四周圍處的膜式壁扁鋼上或密封盒上還應焊些Y型抓釘，以固定這些開口周圍區域的耐磨澆注料，這些抓釘也應在施工前涂瀝青。
尾部護板設計澆注料厚度為0mm， 層礬土水泥耐火澆注料：0mm厚。二層輕質澆注料；0mm厚。為了確保施工質量，尾部護板在地面澆注。
護板吊置于鍋爐組合現場放平后、焊接抓釘涂2mm瀝青漆，按尺寸支撐木模，模板支好要求牢固，機械振搗時防止跑漿，留好入孔門位置。先澆注0mm厚的輕質澆注料，要求機械攪拌均勻，人工搗實，待強度達到后方可以拆模進行下道工序。支好模板，模板四角必須固定牢固，開始澆注礬土水泥耐火混凝土，采用機械攪拌，要求攪拌均勻，振搗密實，嚴禁有蜂窩出現，澆注時留好膨脹縫，縱向間隔10mm留三條膨脹縫。橫向間隔00mm留3條，澆注后過72h養護期后拆模交于安裝吊裝。
高溫煙氣攜帶者床料粒子從爐膛進入旋風分離器時，在流經出煙口處，氣固兩相流動速度急劇增大，出煙口及其相鄰的后水冷壁部分區域受到粒子的沖刷磨損，因此在出煙口和周邊爐膛區域分別預焊了短的圓銷釘，并澆注耐磨耐火澆注料。此處可進行里面手工搗打施工。
旋風分離器入口段頂棚及筒體頂棚施工方法：
按照圖紙規定的耐磨材料的厚度，支好模板，頂部要裝吊掛磚的要裝吊掛磚，并檢查、調整吊掛磚的長度，與模板保持2~5mm的間隙。
旋風分離器筒體頂棚的施工分成兩種類型的若干部位分別進行：中心筒周圍350~450mm的區域，和圓環部分平均分成的6個扇形區域。兩區域之間應用陶纖維紙留3mm膨脹縫。施工時，先澆注中心筒周圍，澆注時采取從側向里澆注的方式。其他圓環部分施工時，應分開進行，每相鄰部位應用陶纖維紙留3mm膨脹縫。
頂部施工順序是先施工耐磨澆注料再施工保溫澆注料。分片支模進行施工，支模高度為耐磨層厚度。每模先施工耐磨澆注料，施工時要振動密實。待耐磨澆注料凝固后（至少需要h），再施工保溫澆注料，保溫澆注料采用搗打法施工注意搗打密實。
返料器設計厚度為360mm（膨脹節與燃燒室接口處） 層高強耐磨澆注料：5mm厚，二層輕質保溫澆注料：4mm厚。先在護板內支模φ680mm的柱體后，涂刷脫模油，澆注輕質保溫混凝土，過6—8h后拆模，再支模φ450mm的柱體后，涂刷脫模油，澆注高強耐磨澆注料。返料器、膨脹節以上至回料腿，爐墻砌筑保溫，采用三層磚砌筑。 層為磷酸鋁高鋁耐磨磚：5mm，二層為微珠保溫磚：0mm 厚，三層為珍珠巖保溫磚：5mm。
砌筑時嚴格控制灰縫，保證φ450mm圓度，自下面向上施工。各型號磷酸鋁高鋁質耐磨磚砌筑時應注意先后次序，陰角，轉向處按圖紙留好膨脹縫。
回料筒材料采用保溫磚和高強耐磨澆注料組成，厚度360mm。 層為高強耐磨澆注料 5mm厚，二層為微珠保溫異型磚0mm厚，三層為珍珠巖保溫異型磚5mm厚。
在砌筑保溫磚前在料腿水冷套均涂2mm瀝青漆，施工時必須同安裝交叉作業?；亓贤缺貙痈?span>4870mm，可分為4段進行。
段安裝焊接后，砌筑珍珠巖保溫磚，在砌筑微珠保溫磚時，中間支好模板，φ450mm柱體，涂好脫模油。澆筑高強耐磨澆注料，再協同安裝焊好二段，方法同上。
在二段澆注時放置mm膨脹縫1條。同時澆注好防爆孔，砌筑到標高800mm進行錐體保溫，在標高800mm外留放mm膨脹縫1條，在標高500mm處留放mm膨脹縫1條，錐體總高4700mm，保溫厚度360mm。
層為高強耐磨澆注料5mm厚，二層為微珠直行磚0mm厚，三層為珍珠巖保溫直行磚5mm厚。澆注高強耐磨澆注料時，分四段時行。先在護板上砌筑珍珠巖保溫磚到高1.3m時，在砌筑微珠保溫磚。空間部分用硅藻土碎料填實。支好錐體木模，模板拼接必須嚴密，支撐牢固，涂刷脫模油，開始澆注高強耐磨澆注料。過6-8h拆模。進行二段砌筑，方法跟 段相同。
總結：在CFB鍋爐上使用耐火澆注料澆注的部位較多，施工質量的好壞直接影響使用壽命，其澆注的要點在于模板的支撐要牢固，涂好脫模油，防止在澆注時漏漿，然后是預留膨脹縫的設計和數量要規劃合理。
